特長（六角ナットタイプ１種・２種・３種）
 |
◆ ◆ |
六角ナットの上面にゆるみ止め機能及び脱落防止機能を施したファスナーです。 一般的なスタンダードタイプです。 |
| ▲戻る |

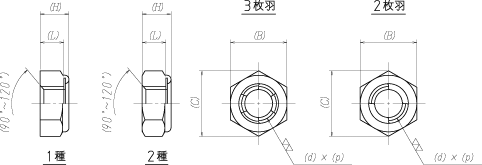

サイズ表（六角ナットタイプ１種・２種・３種）
 |
| 呼び径 (d) |
ピッチ (p) |
二面幅 (B) |
対角 (C) |
全高 (H) |
ねじ高 (L) |
全高 (H) |
||
| 基準 | 許容 | 参考 | 基準 | 許容 | ||||
| 1種･2種 | 3種 | |||||||
| M3 | 0.5 | 5.5 | 0 -0.2 |
6.4 | 3.2 | ±0.3 | 2.7 | - |
| M4 | 0.7 | 7.0 | 8.1 | 3.8 | 3.0 | 3.1 | ||
| M5 | 0.8 | 8.0 | 9.2 | 4.6 | 3.9 | 4.0 | ||
| M6 | 1.0 | 10.0 | 11.5 | 5.1 | 4.2 | |||
| M8 | 1.0 | 13.0 | 0 -0.25 |
15.0 | 7.3 | ±0.4 | 6.1 | 5.0 |
| 1.25 | ||||||||
| M10 | 1.25 | 17.0 | 19.6 | 8.3 | 7.1 | 6.5 | ||
| 1.5 | ||||||||
| M12 | 1.25 | 19.0 | 0 -0.35 |
21.9 | 10.5 | 9.0 | 8.5 | |
| 1.5 | ||||||||
| 1.75 | ||||||||
| M14 | 1.5 | 22.0 | 25.4 | 12.5 | ±0.5 | 11.0 | 9.5 | |
| 2.0 | ||||||||
| M16 | 1.5 | 24.0 | 27.7 | 14.5 | 13.0 | 12.0 | ||
| 2.0 | ||||||||
| M18 | 1.5 | 27.0 | 31.2 | 16.0 | 14.0 | |||
| 2.5 | ||||||||
| M20 | 1.5 | 30.0 | 34.6 | 17.5 | 15.4 | 14.0 | ||
| 2.5 | ||||||||
| M22 | 1.5 | 32.0 | 0 -0.4 |
37.0 | 19.5 | ±0.6 | 17.2 | - |
| 2.5 | ||||||||
| M24 | 2.0 | 36.0 | 41.6 | 21.5 | 18.8 | 16.0 | ||
| 3.0 | ||||||||
| M27 | 3.0 | 41.0 | 47.3 | 24.0 | 21.2 | - | ||
| M30 | 3.0 | 46.0 | 53.1 | 27.0 | ±0.8 | 24.0 | - | |
| 3.5 | ||||||||
| ◆ | ねじ精度・・・JIS B0205（1998） |
| ◆ | 表中に無いサイズ、ピッチなどについては、別途お問い合わせください。 |
| ◆ | 改良の為に、寸法・仕様など予告なく変更する場合があります。あらかじめご了承ください。 |
| ▲戻る |
サイズ表（六角ナットタイプ小形）
 |
| 呼び径 (d) |
ピッチ (p) |
二面幅 (B) |
対角 (C) |
全高 (H) |
ねじ高 (L) |
||
| 基準 | 許容 | 参考 | 基準 | 許容 | |||
| 1種･2種 | |||||||
| M8 | 1.25 | 12.0 | 0 -0.25 |
13.9 | 7.3 | ±0.4 | 6.2 |
| M10 | 1.25 | 14.0 | 16.2 | 8.5 | 7.3 | ||
| 1.5 | |||||||
| M12 | 1.25 | 17.0 | 19.6 | 10.5 | 9.4 | ||
| 1.75 | |||||||
| M14 | 1.5 | 19.0 | 0 -0.35 |
21.9 | 12.5 | ±0.5 | 11.0 |
| 2.0 | |||||||
| M16 | 1.5 | 22.0 | 25.4 | 14.5 | 13.0 | ||
| 2.0 | |||||||
| M18 | 1.5 | 24.0 | 27.7 | 16.0 | 14.5 | ||
| M20 | 1.5 | 27.0 | 31.2 | 17.5 | 16.0 | ||
| ◆ | ねじ精度・・・JIS B0205（1998） |
| ◆ | 表中に無いサイズ、ピッチなどについては、別途お問い合わせください。 |
| ◆ | 改良の為に、寸法・仕様など予告なく変更する場合があります。あらかじめご了承ください。 |
| ▲戻る |
仕様（六角ナットタイプ１種・２種・３種・小形）
| 仕様 | 材質 | 表面処理 | 在庫 |
| N | SWCH10R | 三価クロメート | 標準在庫品 |
| SP | SWCH10R･SWCH20K･SWCH45K･SCM435及びその他特殊材 | - | 受注生産 |
| SS | SUS304または相当材(SUSXM7･SUS304J3等) | 生地 | 標準在庫品 |
| ◆ | ノンクロム処理・SGメッキ、溶融亜鉛めっき、ジオメット処理、コートなど、その他、材質・表面処理については、別途お問い合わせください。 |
