高いゆるみ止め性能を実現！　扱いやすさと低コスト化を実現！

【TRES LOCKシリーズ】は、お客様の様々なご要望にお応えできるよう、規格・サイズなど、多種にわたり揃えています。 【TRES LOCKシリーズ】は、ねじ込みトルクのバラツキを抑える構造設計により、締め付けトルクの設定・管理が簡単になりました。 【TRES LOCKシリーズ】は、ゆるみ止めの性能はもちろんのこと、耐久性に優れ、あらゆる振動の場面で、安心と信頼を提供します。 【TRES LOCKシリーズ】は、安心と安全をめざし、確実な信頼を提供する新しいブランドです。

「PDFカタログはこちら・・・」カタログ（5,908KB）

TRES LOCKシリーズ　「規格・サイズ」

《TRES LOCK規格品一覧》
	TRES-H/MH 六角ナット		TRES-F フランジナット		TRES-PS 皿ばね付きナット
	TRES-TW 四角溶接ナット		TRES-HW 六角溶接ナット		TRES-BF ブラインドナット
	TRES-BP ブラインドナット		TRES-HS CAP六角ナット		TRES-FS CAPフランジナット
	TRES-BL ベアリングナット		E-LOCK+PLUS E-LOCK複合		SMART+PLUS SMART複合
《TRES規格品リスト》
●六角ナットタイプ		●フランジナットタイプ		●皿ばね付き六角ナットタイプ
●四角溶接ナット（1D型）タイプ		●六角溶接ナット（1A形）タイプ		●ブラインドナット(BF)タイプ
●ブラインドナット(BP)タイプ		●CAP付六角ナットタイプ		●CAP付フランジナットタイプ
●ベアリングナットタイプ		●E-LOCKナットタイプ		●SMARTナットタイプ

TRES LOCKシリーズ　「様々な製品へのTRES加工の転用」　

《TRES LOCKの構造は様々な製品への転用が可能です。》

従来、流動している製品にゆるみ止め機能を付加したい場合、その機能付加の為に形状を変更する必要がありました。 形状を変更するとなると一から金型の費用が発生し、初期立ち上げに大きな費用が発生します。 TRES加工は、 その費用を最小限に抑え、従来の形状を維持したまま、ゆるみ止め機能を付加させることができます。 《TRES加工の様々な転用事例（専用部品）》 一般品以外の雌ねじにTRES加工を施すことも可能です。 TRES機能の付加加工のみでもお引き受け致します。 《ねじ込みトルクの調整》 TRES LOCKは、JIS B 1056に準じ、プリベリングトルクを設定しておりますが設定値を変更することも可能です。 初回は、プリベリングトルク試験を行い、規定トルクの確認を行い、資料として試験結果報告書を作成します。 また、NAS式の振動試験機でのゆるみ止め性能も確認し、資料として試験結果報告書を作成します。

E-LOCKシリーズ　《特許・実用新案・意匠・商標》一覧　

種類	登録番号	出願番号	出願日	登録日
商標	登録第6193091	2019-033531	平成31. 2.20	令和 1.11. 1

TRES LOCKシリーズ　「プラスα」　

●TRES LOCKシリーズ　「12POINT」　『意匠登録申請中』

TRESシリーズの安定したゆるみ止め効果に加え、 12ポイントでねじ込みをサポート！ 3つのPoint! 　ねじ込み、締め付け時にスベリが軽減され、安定したトルク管理が行えます。 　レンチ、スパナが使用出来ないため、簡易的なイタズラ防止になります。 　意匠性が高く、見せる締結部品として使用できます。《ドレスアップ部品》

TRES LOCKシリーズの特長

◎ねじ込みトルクのバラツキを抑える構造設計により、締め付けトルクの設定・管理が簡単になりました。 ◆安定したゆるみ止め効果を発揮します。 ◆取付け作業が簡単で、取付けミスを防ぎます。 ◆締付け軸力が低下しても、早期の脱落を防止します。 ◆中間ロックが可能です。 ◆被締付材が軟質の物や破損しやすい物の締付けに適しています。 ◆オールメタル（全金属）製品のため、耐熱・耐寒に優れています。 ◆数回の繰り返し使用が可能です。

TRES LOCKシリーズの構造（TypeA・TypeB）

◆	TRES LOCK NUTは、ナット上面に、見えないフリクションリングをコンセプトにネジのリード角に沿って、ナット上面のねじ部をプレス加工により変形させ、高トルクを発生させています。
◆	ねじのリード角に沿って変形させたTRES LOCK部はボルトのねじ山に均一な応力を発生させ、それに対する均一な反力と共にネジ山を強圧させ、安定したプリベリングトルク（自由回動を阻止する摩擦トルク）を発生させます。

Type A	Type B
ナット上面のボス部を横からプレス ○のねじ穴を△に変形させたタイプ	ナット上面のねじ部を上からプレス ねじ山の一部分を押し潰したタイプ

※TypeA：受注生産品、TypeB：通常在庫品

TRES LOCKシリーズの締め付け性能

◆	試験の目的
	TRES LOCK NUT フランジM8×1.25(以降、TRES LOCK NUT という)の締付試験を行い、ナット個々のプリベリングトルクのバラツキを確認することを目的とする。

◆	試験の方法
	・潤滑剤をねじ部に塗布したボルトを固定し、ナットをねじ込んだ時のプリベリングトルク及び、ねじ戻した時のプリベリングトルクを測定する。 ・ねじ込み、ねじ戻しは2回行い、2回目は下記工程�Dを行わない。 ・また、1回目と2回目の間には10秒のインターバルを設ける。インターバルでの再潤滑は行わない。 ・n数は30とする。	ねじ締付試験機 NST-100NM （日本計測システム製）
	�@ 試験機の治具にナットとボルトを固定し、ボルトにナットをプリベリングトルクがかかる(指で回せなくなる)まで指で回して組み付ける。
	�A ナットを10rpm で3 回転(角度1,080°)させる。 �B その位置からナットを360°回転させた時のトルク値(ねじ込みトルク)を測定する。 �C その後、供試ナットが着座するまでねじ込む。 �D 着座後、軸力が10.5kN になるまで締め付けを行う。 �E 軸力が10.5kN の状態で15 秒間保持する。 �F �Eの位置から360°だけねじ戻す。 �G �Fの位置から360°ねじ戻した時のトルク値(ねじ戻しトルク)を測定する。	試験の様子

◆	試験の結果
	回転角−プリベリングトルク測定結果のグラフ(１回目・ねじ込み)
	※上の線グラフはn数30を１つの表にまとめたグラフ
	回転角−プリベリングトルク測定結果の統計(１回目・ねじ込み)
	トルク n1 n2 n3 n4 n5 n6 n7 n8 n9 n10 3.757 3.489 3.754 3.982 3.870 3.544 4.317 3.297 3.458 3.831 n11 n12 n13 n14 n15 n16 n17 n18 n19 n20 4.667 4.303 3.781 3.421 4.330 4.440 3.719 3.903 3.776 3.708 n21 n22 n23 n24 n25 n26 n27 n28 n29 n30 3.670 3.761 4.416 4.195 3.228 3.339 3.325 3.763 3.395 3.666
	※ねじ込みトルクは360°回転する間に生じたプリベリングトルクの最大値とする。
	最大 4.667 最小 3.228 平均 3.800 標準偏差 0.372 分散 0.138
	回転角−プリベリングトルク測定結果のグラフ(１回目・ねじ戻し)
	※上の線グラフはn数30を１つの表にまとめたグラフ
	回転角−プリベリングトルク測定結果の統計(１回目・ねじ戻し)
	トルク n1 n2 n3 n4 n5 n6 n7 n8 n9 n10 3.253 3.283 3.587 3.524 2.764 3.014 3.006 2.230 2.154 3.041 n11 n12 n13 n14 n15 n16 n17 n18 n19 n20 3.713 3.367 2.896 3.293 3.040 3.519 3.007 2.989 2.688 2.935 n21 n22 n23 n24 n25 n26 n27 n28 n29 n30 2.854 2.822 3.050 2.509 2.553 2.275 2.157 3.223 2.391 3.116
	※ねじ戻しトルクは360°逆回転する間に生じたプリベリングトルクの最大値とする。
	最大 3.713 最小 2.154 平均 2.942 標準偏差 0.421 分散 0.177
	回転角−プリベリングトルク測定結果のグラフ(2回目・ねじ込み)
	※上の線グラフはn数30を１つの表にまとめたグラフ
	回転角−プリベリングトルク測定結果の統計(2回目・ねじ込み)
	トルク n1 n2 n3 n4 n5 n6 n7 n8 n9 n10 1.677 1.945 1.415 1.549 1.892 1.592 1.500 1.767 1.636 1.665 n11 n12 n13 n14 n15 n16 n17 n18 n19 n20 1.771 1.825 1.809 1.955 1.630 1.811 1.885 1.460 2.057 1.788 n21 n22 n23 n24 n25 n26 n27 n28 n29 n30 1.680 1.750 1.892 2.004 1.320 1.551 1.590 1.836 1.650 1.737
	※ねじ込みトルクは360°回転する間に生じたプリベリングトルクの最大値とする。
	最大 2.057 最小 1.320 平均 1.721 標準偏差 0.176 分散 0.031

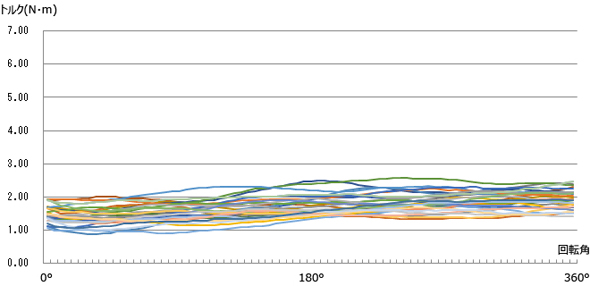

	回転角−プリベリングトルク測定結果のグラフ(2回目・ねじ戻し)
	※上の線グラフはn数30を１つの表にまとめたグラフ
	回転角−プリベリングトルク測定結果の統計(2回目・ねじ戻し)
	トルク n1 n2 n3 n4 n5 n6 n7 n8 n9 n10 2.305 2.424 2.026 2.495 1.938 2.285 1.779 1.783 1.848 2.003 n11 n12 n13 n14 n15 n16 n17 n18 n19 n20 2.575 2.327 2.248 2.172 1.973 2.293 1.912 1.708 1.944 2.034 n21 n22 n23 n24 n25 n26 n27 n28 n29 n30 1.782 1.909 2.122 1.855 1.707 1.638 1.685 2.454 1.618 1.918
	※ねじ戻しトルクは360°逆回転する間に生じたプリベリングトルクの最大値とする。
	最大 2.575 最小 1.685 平均 2.454 標準偏差 0.270 分散 0.073
◆	まとめ
	TRES LOCK NUT のねじ込みトルクの統計
	最大 最小 平均 標準偏差 分散 1回目ねじ込み 4.667 3.228 3.800 0.372 0.138 2回目ねじ込み 2.057 1.320 1.721 0.176 0.031 5回目ねじ込み 1.835 1.191 1.482
	※ねじ込みトルクは360°回転する間に生じたプリベリングトルクの最大値とする。
	TRES LOCK NUT のねじ戻しトルクの統計
	最大 最小 平均 標準偏差 分散 1回目ねじ戻し 3.713 2.154 2.942 0.421 0.177 2回目ねじ戻し 2.575 1.618 2.025 0.270 0.073 5回目ねじ戻し 2.369 1.619 1.968
	※ねじ戻しトルクは360°逆回転する間に生じたプリベリングトルクの最大値とする。
○	1回目のねじ込みトルクは、n数30で4±1 N･m に収まるなど、安定したねじ込みトルク性能を実現しており、ねじ戻しトルクも、ねじ込みトルクよりもやや落ちるがバラツキも±1N･mのレンジで安定しています。
○	繰り返し試験の2回目以降もトルク性能は安定しており、5回目に至っても2回目と変わらない性能を発揮することも確認できています。

TRES LOCKシリーズの振動衝撃試験

軸直角振動衝撃試験 項目 規格値 振動数 1,780 c. p.m 加振ストローク 11.0mm インパクトストローク 19.0mm 加振台振動加速度 19.5G NAS式高速　ねじゆるみ試験機 （米国航空規格NAS3350）

試験条件 項目 使用・条件 サイズ M8xP1.25 材質 S45C 締付トルク 4N

本試験機は、振動バーレルを締付けたボルト及びナットにボルト軸直角方向の衝撃を繰り返し与え、ゆるみの発生の有無を調べ、ゆるみ止め性能を判定するものです。

試験結果（軸直角振動衝撃試験）

供試ナット	振動数	振動時間
TRES LOCK NUT	30,000サイクル	16分50秒
	異常なし
Ｗナット（六角ナットのＷ止め）	3,850サイクル	2分10秒
	脱落
一般ナット＋スプリングワッシャー	1,185サイクル	40秒
	脱落

※振動試験を各製品毎に１０回繰り返し行い、その平均数値を表記しています。

使用上の注意事項

◆	機能を発揮させる為には、ナット上部からおねじの完全ねじ部が２ピッチ以上出るようにしてください。
◆	ボルトはねじ精度JIS２級で、先端は面取りのあるものを使用してください。
◆	ねじ込み及びねじ戻し時に、焼付き・かじり等が生じるおそれのある場合は、潤滑剤をご使用ください。 （使用するボルトの硬度が低硬度の場合は、潤滑性の特に高いものを使用してください。）
◆	ナット溶接の場合にはねじ部への熱影響・溶接中に飛散するスラグ及び金属粒にご注意ください。
◆	TRES LOCK機構側からのねじ込みはできません。
◆	ボルトのねじ部に機械加工（キーみぞ・ピン穴等）がある場合には弊社までご相談ください。
◆	低軸力でのご使用や過酷な条件下でのご使用の際には事前に弊社までご相談ください。
◆	TRES LOCK機構部及びクランプ部に異常な変形等が発生した場合には、ご使用を中止してください。
※	ご使用の際は上記の事項を厳守してください。 尚、ご不明な点などがございましたら、お気軽に弊社までお問い合わせください。
